气体绝缘开关设备
气体绝缘开关设备
产品简介

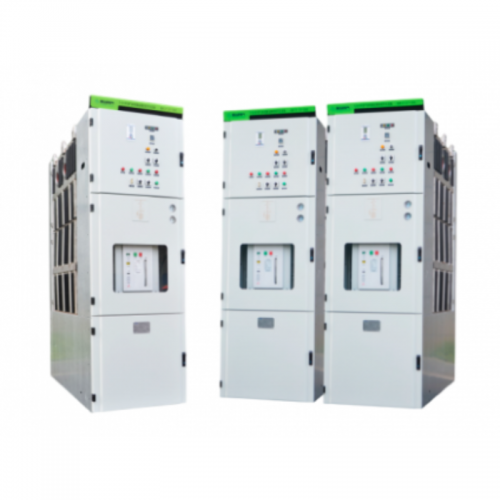

JSR6-12/24/40.5 SF6气体绝缘金属关闭开关设备（C-GIS）为我司自主研发，，，选取六氟化硫气体为绝缘介质，，，可同时利用在一次配电或二次配电领域。。。产品技术水平国内当先、、、国际先进，，，是集真空灭弧技术、、、APG固封技术、、、气体绝缘技术和界面绝缘技术于一体的新一代中压成套开关设备。。。产品通过了国度权威检测机构的大局试验验证及新产品技术鉴定，，，获得多想国度发现专利和实用新型专利，，，占有自主知识产权。。。产品可宽泛利用于国民经济的各个重要配变电系统，，，如输变电站网络、、、城市供电网、、、大型工矿企业、、、石油化工、、、冶金、、、城市轨道交通等领域。。。
产品选取？榛杓疲，，可凭据分歧设计规划进行组合。。。产品选取密封压力系统，，，主回路所有高压带电部件密封在不锈钢气箱内，，，不受环境影响。。。拥有运行靠得住、、、占地空间小、、、免守护等特点。。。
技术参数
| 名称 | 单元 | 参数 | |||
| 额定电压 | kV | 12 | 24 | 40.5 | |
| 额定频率 | Hz | 50 | 50 | 50 | |
| 额定电流 | A | 630/1250/2500/3150/4000 | 630/1250/2500/3150/4000 | 630/1250/2500 | |
| 额定绝缘水平 | 工频耐压（相间及对地） | kV | 42 | 65 | 95 |
| 工频耐压（隔离断口） | kV | 48 | 79 | 118 | |
| 雷电冲击耐压（相间及对地） | kV | 75 | 125 | 185 | |
| 雷电冲击耐压（隔离断口） | kV | 85 | 145 | 215 | |
| 辅助回路额定工频耐压 | kV | 2 | 2 | 2 | |
| 额定短时耐受电流 | kA | 25/31.5/40 | |||
| 额定短路持续功夫 | s | 3 | 3 | 3 | |
| 额定峰值耐受电流 | kA | 63/80/100 | 63/80/100 | 50/63/80 | |
| 额定短路开断电流 | kA | 25/31.5/40 | 25/31.5/40 | 25/31.5 | |
| 额定短路关合电流（峰值） | kA | 63/80/100 | 63/80/100 | 63/80 | |
| 额定电缆充电开断电流 | A | 25 | 25 | 25 | |
| 额定操作挨次 | O-0.3s-CO-3min-CO | ||||
| 绝缘气体 | SF6 | ||||
| 机械寿命 | 断路器 | 次 | 10000 | 10000 | 10000 |
| 三工位开关 | 5000 | 5000 | 5000 | ||
| 干燥空气或氮气额定压力（abs.20℃） | 额定充气压力（abs.20℃） | Mpa | 0.14 | 0.14 | 0.14 |
| 最低充气压力（abs.20℃） | 0.12 | 0.12 | 0.12 | ||
| 防护等级 | 密封箱体 | 等级 | IP67 | IP67 | IP67 |
| 开关设备外壳 | IP4X | IP4X | IP4X | ||
| 干燥空气相对泄露气率 | %/年 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 辅助回路的额定电源电压 | V | DC48/110/220 AC220 | |||
产品尺寸
| 额定电压 | 主母线额定电流 | 柜型 | 宽（mm） | 深（mm） | 高（mm） | |
| 12/24/40.5 kV | 630/1250A | 进线、、、分段、、、隔离、、、出线 | 600 | 1600 | 2400 | |
| 母设（PT） | 1000 | 1600 | 2400 | |||
| 计量柜 | 气箱型 | 600/1000 | 1600 | 2400 | ||
| 空气型 | 600/1000 | 1600 | 2400 | |||
| 2500/3150/4000A | 进线、、、分段、、、隔离、、、出线、、、母设（PT） | 800/1000 | 1800 | 2400 | ||
产品特点
选取国际先进的理念，，，世界一流的出产、、、检测伎俩、、、激光焊接、、、激光切割、、、氦检漏等设备。。。
产品一次元件选取全密封设计，，，齐全密封于不锈钢板焊接的密封气箱内，，，充入肯定压力的干燥空气或氮气作为绝缘介质，，，防护等级达到IP67，，，齐全预防外界环境气象对开关柜的影响，，，能靠得住运行于地下室、、、高原、、、冻土、、、沿！！、、、湿润等恶龙环境中，，，实现免守护。。。
产品可实现手动、、、电动操作，，，操作机组成熟靠得住，，，并具备美满的机械和电气联锁，，，可能有效预防因误操作而可能导致的人身中伤和设备败坏。。。
产品设计结构紧凑，，，相比传统的空断气缘开关柜体积显著削减，，，占地面积削减30%-70%，，，提高空间利用率，，，有效降低工程综合成本。。。
基于微处置器的；；ぜ跋低臣际酰，，集；；、、、节制、、、计量、、、检测、、、通讯职能于一体，，，实现配网自动化和数字化要求，，，能够齐全实现无人值守。。。
产品使用环境
海拔高度：：≤5000m（当设备运行海拔高度超出1000m时，，，必要出格注明）
环境温度：：最高气温+50℃，，，最低气温-25℃，，，24h均匀值≤35℃
环境湿度：：24h 相对湿度均匀值≤95%，，，月相对湿度均匀值≤90%
电磁滋扰：：在二次系统中感应出的电磁滋扰幅值≤1.6kV
装置环境：：周围空气中没有爆炸性和侵蚀性气体，，， 装置场所无时时性剧烈震荡或冲击
注明：：超出上述使用环境前提时，，，请联系50net永乐高集团
